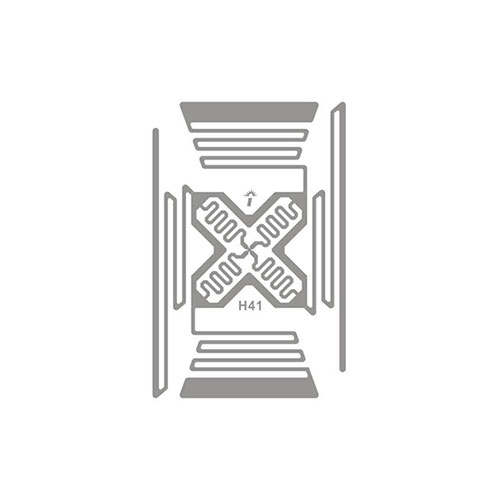

Cơ chế cung cấp năng lượng cho chip thẻ thụ động RFID UHF

1. Đặc điểm cung cấp năng lượng thẻ thụ động UHF RFID

(1) Được hỗ trợ bởi truyền tải điện không dây

Truyền tải điện không dây là việc sử dụng bức xạ điện từ không dây để truyền năng lượng điện từ nơi này sang nơi khác.  Quá trình làm việc là chuyển đổi năng lượng điện thành năng lượng tần số vô tuyến thông qua dao động tần số vô tuyến và năng lượng tần số vô tuyến được chuyển đổi thành năng lượng trường điện từ vô tuyến thông qua ăng-ten phát.

Hệ thống UHF RFID dựa trên cơ chế truyền tải điện không dây. Thẻ thụ động không có nguồn điện riêng. Nó cần nhận năng lượng tần số vô tuyến do đầu đọc phát ra và thiết lập nguồn điện DC thông qua chỉnh lưu nhân đôi điện áp, tức là bơm sạc Dickson.

(2) Việc cung cấp năng lượng được thực hiện bằng cách sạc và xả tụ điện lưu trữ năng lượng trên chip

Thẻ thụ động sử dụng truyền tải điện không dây để thu năng lượng, chuyển đổi nó thành điện áp DC, sạc tụ điện trên chip để lưu trữ năng lượng và sau đó cung cấp năng lượng cho tải thông qua quá trình phóng điện. Do đó, quá trình cung cấp năng lượng của thẻ thụ động là quá trình sạc và xả tụ điện. Quá trình sạc và xả của tụ điện là một quá trình sạc thuần túy, và quá trình cung cấp điện là quá trình phóng điện và sạc bổ sung. Quá trình sạc bổ sung phải bắt đầu trước khi điện áp phóng điện đạt đến điện áp cung cấp tối thiểu của chip.

(3) Bộ nguồn sạc nổi

Cung cấp năng lượng sạc nổi là một phương pháp cung cấp năng lượng khác và công suất cung cấp năng lượng sạc nổi được điều chỉnh phù hợp với công suất xả. Nhưng chúng đều có một vấn đề chung, đó là nguồn điện của thẻ thụ động UHF RFID cần cân bằng cung cầu.

2. Tài nguyên RF được chia sẻ

Thẻ thụ động không chỉ được sử dụng làm nguồn năng lượng của thẻ và bưu thiếp để truyền năng lượng tần số vô tuyến từ đầu đọc mà quan trọng hơn là việc truyền tín hiệu lệnh từ đầu đọc đến thẻ và truyền tín hiệu phản hồi từ thẻ đến đầu đọc là được thực hiện thông qua truyền dữ liệu không dây.

Năng lượng tần số vô tuyến mà thẻ nhận được phải được chia thành ba phần tương ứng được sử dụng cho chip để thiết lập nguồn điện, giải điều chế tín hiệu (bao gồm tín hiệu lệnh và đồng hồ đồng bộ hóa) và cung cấp sóng mang phản hồi.

Khi thẻ đi vào trường tần số vô tuyến của đầu đọc và bắt đầu tạo nguồn, bất kể tín hiệu nào đầu đọc gửi vào lúc này, thẻ sẽ cung cấp tất cả năng lượng tần số vô tuyến nhận được cho mạch chỉnh lưu nhân đôi điện áp để sạc pin. - Tụ lưu trữ năng lượng của chip, từ đó thiết lập nguồn điện cho chip.

Truyền năng lượng không dây thiết lập nguồn điện cho thẻ, do đó, nó yêu cầu cả điện áp đủ để điều khiển mạch chip cũng như nguồn điện đủ và khả năng cung cấp điện liên tục.

3. Kết luận

Truyền năng lượng không dây thiết lập nguồn điện cho thẻ, do đó, nó yêu cầu cả điện áp đủ để điều khiển mạch chip cũng như nguồn điện đủ và khả năng cung cấp điện liên tục.
