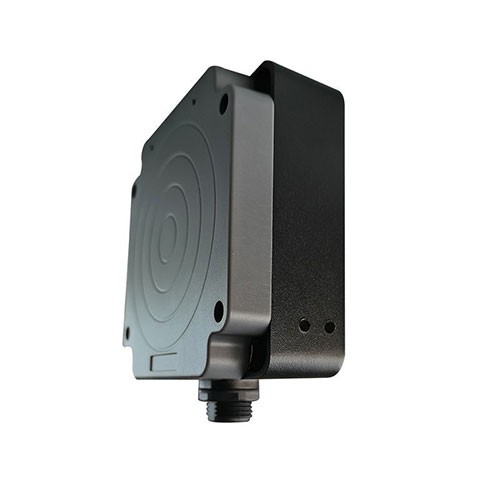

Đầu đọc thẻ thông minh công nghiệp UHF RFID Đa chức năng đọc thẻ điện tử tần số vô tuyến

Thông số Kỹ thuật

Thông số điện

Tần số: 860-960 MHz

Giao thức: ISO 18000-6C

Dải tần số: 865 MHz 868 MHz; 902 928 MHz (hoặc tùy chỉnh)

Chế độ FM: FHSS hoặc tần số cố định, được cài đặt bởi phần mềm

Đầu ra RF: có thể điều chỉnh 20-30dBm; tải 50Ω

Chip điều khiển CPU: ARM (STM32F107)

Giao diện truyền thông: RS232, RS485; các phiên bản khác có thể chọn TCP/IP hoặc giao tiếp không dây

Loại giao thức: modbus RTU (tùy chọn);

Tốc độ truyền thông: tốc độ 9600～115200bps,

Đầu vào/đầu ra đa năng (GPIO): cách ly quang học 1 đầu vào, 1 đầu ra;

Nâng cấp chương trình cơ sở đáng tin cậy: cơ chế nâng cấp có thể mở rộng

Giao diện phần mềm ứng dụng: cung cấp bộ công cụ phát triển API và quy trình ứng dụng

Chế độ hiển thị trạng thái làm việc: Đèn LED, còi

Điện áp đầu vào: thích ứng với 9-24V

Công suất: 22W (công suất đầu ra RF 26dBm)

Thông số môi trường

Độ ẩm: 5% đến 95%, không ngưng tụ

Cấp độ bảo vệ: IEC IP67

Nhiệt độ làm việc: -20°~＋70°

Nhiệt độ bảo quản: -40°～+85°

Thông số vật lý

Kích thước: 95(L)*95(W)*40(H)mm

Hình thức kết nối: ổ cắm pin tròn M10 không thấm nước

Trọng lượng đóng gói: 450g

Phương pháp lắp đặt: khung sắt mạ kẽm, có thể điều chỉnh góc đọc

Đăng ký mô tả

◆Chỉ có thanh ghi lưu mới có sẵn cho người đọc và phần còn lại của thanh ghi không thể được sử dụng. Nó hỗ trợ ba mã lệnh 0x03, 0x06 và 0x10.

thông số UHF

Chip lõi RF: Chip tần số vô tuyến chuyên dụng PR9200

Dải tần số: 902-928 MHz hoặc 865-868 MHz (có thể điều chỉnh)

Phương pháp điều chế tần số: Điều chế tần số phổ rộng (FHSS) hoặc tần số cố định, có thể được cài đặt bằng phần mềm

Ăng-ten tích hợp: Ăng-ten phân cực tròn 3dbi

Giao thức giao diện không khí: EPCglobal UHF Class 1 Gen 2 / lSO 18000-6C

Công suất đầu ra: 18-26dBm±1dBm

Điều chỉnh công suất đầu ra: bước 1dBm (cài đặt bằng phần mềm)

khoảng cách đọc: Khoảng cách có thể được kiểm soát trong khoảng 30cm-200cm (liên quan đến hiệu suất thẻ và mức tăng ăng-ten)

Hình dạng và giao diện

Nó sử dụng vỏ hợp kim nhôm ABS +, có thể lắp đặt trong nhà hoặc ngoài trời trong môi trường thông gió tốt, chống bụi và chống mưa.

Giao diện liên lạc, còi và đèn báo của trình tự nối dây trong bảng trên có các đặc điểm sau:

A. Giao diện truyền thông RS232: 1 cổng RS232 (giắc DB9: nhận RxD, gửi TxD, nối đất tín hiệu) có thể được kết nối trực tiếp với cổng nối tiếp PC và khoảng cách liên lạc nhỏ hơn 10m.

B. Buzzer: Tích hợp còi, mỗi khi đầu đọc thẻ điện tử sẽ phát ra âm thanh.

C. Đèn báo: Đèn báo màu đỏ luôn sáng sau khi bật nguồn; mỗi lần đầu đọc đọc nhãn điện tử, đèn báo màu xanh lam sẽ nhấp nháy.

D. Giao diện nguồn: +9 ~ 12V D ổ cắm hàng không (nghĩa là màu đỏ và đen).

E, giao diện I/O

◆1 cổng RS485 (485+ (tức là màu tím), 485- (tức là màu cam) tín hiệu vi sai 1, để truyền tín hiệu đường dài

◆2 cổng đầu ra I/O: xuất tín hiệu mức cao và mức thấp, sử dụng dây màu vàng và xanh lam.

◆GND (tức là màu xám);

◆1 cổng đầu vào tín hiệu kích hoạt: FIN1- (cụ thể là màu lục lam), FIN1+ (cụ thể là màu hồng), kích hoạt mức thấp.

Lưu ý: Khi đầu đọc làm việc ở chế độ kích hoạt, nếu dây dẫn được kết nối ở mức thấp, đầu đọc sẽ tự động đọc số thẻ cho đến khi khôi phục lại mức cao.
