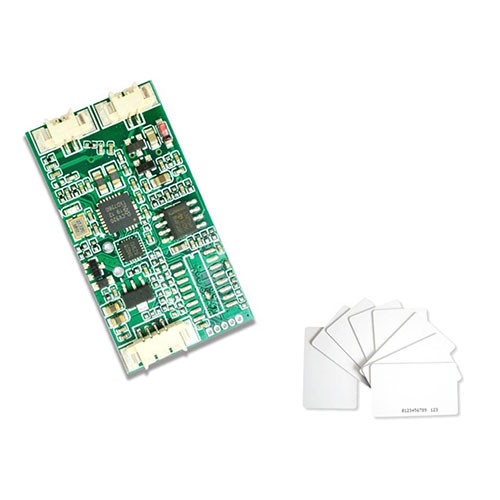

ISO14443A IC Đầu Đọc Thẻ Không Tiếp Xúc Đầu Đọc Thẻ ID Module Đầu Đọc Thẻ Thông Minh Tần Số Kép Với Cổng Nối Tiếp

ISO14443A IC Đầu Đọc Thẻ Không Tiếp Xúc Đầu Đọc Thẻ ID Module Đầu Đọc Thẻ Thông Minh Tần Số Kép Với Cổng Nối Tiếp

Tần số làm việc: 13,56 MHz + 125KHz
Điện áp làm việc: DC5V hoặc DC3.3V
Giao diện đầu ra: UARTTTL, RS232, RS485, WG26
Khoảng cách đọc thẻ: 0-80mm
Tiêu chuẩn giao thức: ISO14443A
Tốc độ truyền: 9600 bit/s (có thể điều chỉnh tối đa thành 230400 bit/s)
Kích thước mô-đun: 40,6mmX21,5mm
Các loại thẻ được hỗ trợ: Thẻ IC: S50/S70, M1, Mifare, Light, Mifare Ultra Light, v.v.;
CMND: EM4100

Tính năng
Mô-đun này có thiết kế tách rời bo mạch chính và ăng-ten
Hỗ trợ đọc thẻ tần số kép (thẻ IC + thẻ ID)
Hỗ trợ thẻ IC không tiếp xúc (13,56 MHz) khối, đọc ghi khu vực và mã hóa
Hỗ trợ thẻ ID (125KHz) Đọc số sê-ri thẻ EM4100
Hỗ trợ điện áp rộng, nguồn điện 3,3V, 5V tùy chọn
Hỗ trợ nhiều giao diện: UART, RS232, RS485, WG26
Mô-đun không cần trình điều khiển và người mới sử dụng có thể bắt đầu nhanh chóng

Hướng dẫn sử dụng
➊Kết nối nguồn điện DC3.3V hoặc 5.0V với mô-đun
❷Kết nối mô-đun với cổng nối tiếp của máy tính bằng bộ chuyển đổi cổng USB sang cổng nối tiếp
❸Mở trợ lý gỡ lỗi cổng nối tiếp
❹ Kiểm tra bằng thẻ tuân thủ tiêu chuẩn
Cho dù thẻ IC hay thẻ ID được quẹt, đèn báo của mô-đun sẽ nhấp nháy, còi sẽ phát ra âm thanh " tiếng bíp" để cho biết thẻ đã được quẹt và giao diện hỗ trợ cổng nối tiếp trên máy tính sẽ hiển thị số sê-ri thẻ IC hoặc thẻ ID đã nhận. "Trợ lý gỡ lỗi cổng nối tiếp" của gói tệp, cài đặt cổng nối tiếp như sau:
➊Tốc độ truyền: 9600
❷ Số kiểm tra: Không có
❸Bit dữ liệu: 8
❹ Bit dừng: 1
❺ Kiểm tra hiển thị thập lục phân
Trong trường hợp nối dây đúng, hãy chải thẻ đáp ứng tiêu chuẩn và số sê-ri tương ứng của thẻ sẽ được xuất ra qua cổng nối tiếp, như trong hình

ISO14443A-IC-Không tiếp xúc-Card-Reader-ID-Card-Reader-Module-Dual-Frequency-Smart-Card-Reader-with-Serial-Port

Vấn đề thường gặp
Câu hỏi 1: Module đọc ghi thẻ IC như thế nào và mã hóa thẻ IC như thế nào?
Bước 1: Vuốt thẻ. Đèn báo trên mô-đun sẽ sáng và số sê-ri thẻ sẽ được chủ động gửi đến máy tính phía trên thông qua cổng nối tiếp. Lúc này, máy tính phía trên sẽ nhận được hướng dẫn liên quan về số serial của thẻ. Lệnh: 20 00 01 08 04 00 00 00 A6 40 FE E4 0E 03.
20: ký tự bắt đầu
00: số gói
01: byte lệnh, khi mô-đun chủ động xuất ra nối tiếp thẻ số, byte là 0x00; các lệnh khác là các từ lệnh
08: Cho biết 8 byte tiếp theo là các bit dữ liệu hợp lệ
04 00: Cho biết thuộc tính thẻ là thẻ S50
00 00: 2 byte này không có ý nghĩa thực tế .
A6 40 FE E4 : Cho biết số sê-ri của thẻ. Khi vuốt các thẻ khác nhau, 4 byte sẽ thay đổi.
0E: Tổng kiểm tra. Nó được hình thành từ số gói (SBQNR) đến byte cuối cùng của dữ liệu (DATA), sau đó đảo ngược để lấy nó.
03: Frame terminator.
